ВВШ-110, ВВН-110

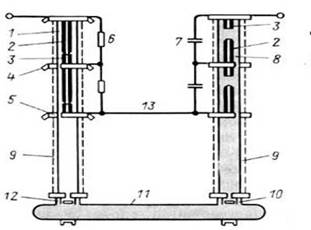

Выключатели серии ВВШ (буква Ш означает шунтирующий резистор)– выключатели воздушные с закрытым отделением (воздухопополнение в отключенном положении). Выключатель выполнен в виде отдельных полюсов. Управление выключателем ВВШ может быть трехполюсным или полюсным. Гасительные камеры выключателя ВВШ состоят из нескольких одинаковых элементов, расположенных вертикально. Каждый элемент гасительной камеры зашунтирован низкоомным сопротивлением, состоящим из одинаковых блоков. Сопротивление каждого блока – 150 Ом. Как и камеры, отделители выключателя состоят из нескольких одинаковых вертикальных элементов.

Выключатель ВВН-35 – это трехполюсный наружный выключатель, гашение дуги в котором происходит струей сжатого воздуха. Полюса в выключателе ВВН -35 смонтированы на общей тележке с одним резервуаром сжатого воздуха и общим пневматическим приводом с катушкой включения и катушкой отключения. Рычажная передача от пневматического привода приводит в действие блок-контакты. Привод имеет блокировку от прыгания. Командный импульс на катушки управления подхватывается блок-контактами сердечников катушек, а снимается блок-контактами привода. Кроме ВВН – 35, существуют выключатели ВВН-110, ВВН-154, ВВН-220, ВВН-330, ВВН-500.
