Заземлители типа ЗР

Назначение

Заземлители типов 3P-123-IT1 и ЗР-145-IT1 предназначены для заземления нейтралей силовых трансформаторов, имеющих в нейтрали трансформатор тока для защиты от замыканий на землю.
Заземлители типов 3P-123-IIT1 и ЗР-145-IIT1 предназначены для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю.
Заземлители устанавливаются на стационарных трансформаторных подстанциях в сетях переменного тока частотой 50 Гц на номинальное напряжение (верхний предел рабочего напряжения) 123 и 145 кВ.

Конструкция

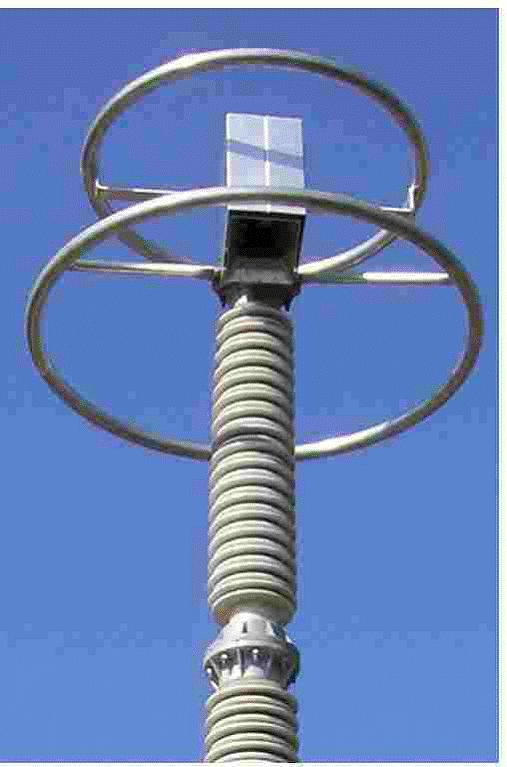

По конструкции заземлители рубящего типа. Заземлитель состоит из основания, изоляционной колонки, неподвижного контакта и ножа заземления. Основание представляет собой уголок и предназначено для установи! заземлителя. На основании крепится изоляционная колонка из высокопрочного фарфора, на верхней части которой устанавливается неподвижный контакт. Заземляющий нож выполнен из алюминиевой трубы, соединенной через пластину с валом. При оперировании заземляющий нож, на конце которого имеется разъемный контакт, врубается в неподвижный контакт. Контактное нажатие в разъемном контакте обеспечивается контактными ламелями выполненными из бронзового сплава, что позволило отказаться от пружин и не требует регулировок контактного нажатия в течение всего срока службы за счет упругих свойств ламелей.

Условия эксплуатации

Высота установки над уровнем моря не более 1 000 м.

Температура окружающей среды: от плюс 50°С до минус 10°С.

Скорость ветра не более 40 м/с.

Климатическое исполнение и категория размещения Т1.
