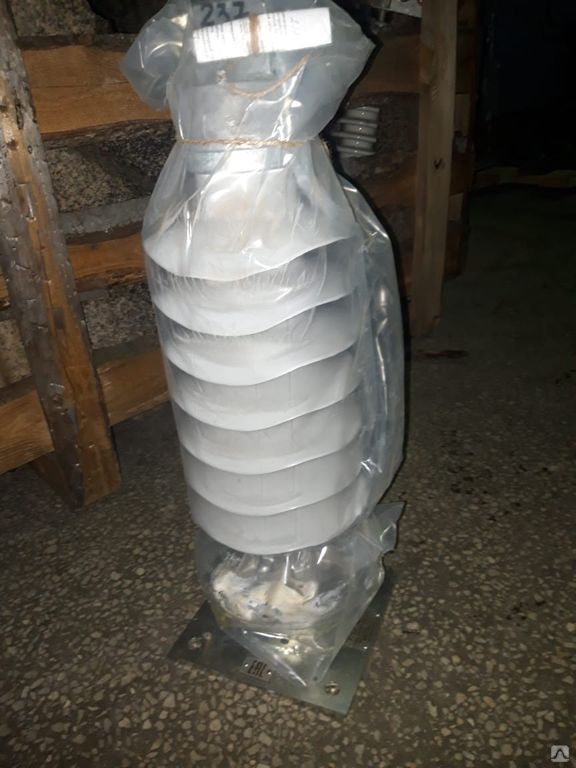

Ограничители перенапряжения типа ОПНК-П1-3,3 УХЛ1 И ОПНК -П1 27,5 УХЛ1
|
Наименование! |
Цена |
В корзину |
|
ОПНК-П1-3,ЗУХЛ1 (с фарфоровым изолятором) |
|
|
|
ОПНК-П1-27,5УХЛ1 (с фарфоровым изолятором) |
|
|
|
ОПНК-П1-3,ЗУХЛ1 (с полимерным изолятором) |
|
|
|
ОПНК-П1-27,5УХЛ1 (с полимерным изолятором) |
|
|
Назначение
ОПНК-П1-3,ЗУХЛ1 постоянного тока предназначены для защиты контактной сети электрифицированныхжелезных дорог постоянного тока от атмосферных перенапряжений.
ОПНК-П1-27,5УХЛ1 переменного тока предназначены для защиты устройств электрифицированных железных дорог переменного тока частотой 50 Гц с номинальным напряжением сети 27,5 кВ, в том числе контактной сети, от атмосферных и коммутационных перенапряжений. Ограничители перенапряжений подключаются параллельно защищаемому объекту. Ограничители перенапряжений поставляются по техническим условиям ТУ3414-010-00468683-96 Ограничители перенапряжений типа: ОПНК-П1-3,ЗУХЛ1 и ОПНК-П1-27,5УХЛ1 сертифицированы, сертификат соответствия требованиям безопасности № ССФЖТ RU.L[306.B.03504.
Условия эксплуатации
- В условиях открытого воздуха при температуре окружающей среды от минус 60°С до плюс 50°С.
-Высота установки над уровнем моря до 1200 м.
-Относительная влажность воздуха при температуре плюс 25°Сдо 100%.
-Толщина корки льда до 20 мм.
-Скорость ветра без гололеда не более 40 м/с.
-Скорость ветра при гололеде 20 мм не более 15 м/с.
Конструкция
Конструктивно ОПН выполнены в виде блока последовательно соединенных оксидно-цинковых варисторов, заключенных в полимерную покрышку.
Днище покрышки имеет взрывопредохраняющее устройство, которое при повреждениях внутри ограничителя исключает повышение давления до значений, вызывающих взрывное разрушение покрышки. Конструкция ОПН защищена свидетельством РФ № 10932 на полезную модель.
|
