Разрядники вентильные серии РВКУ на напряжение 1,65 и 3,3 кВ
|
Наименование! |
Цена |
В корзину |
|
РВКУ-3.3А01 |
|
|
|
РВКУ-3.3Б01 |
|
|
|
РВКУ-1,65Г01 |
|
|
|
РВКУ-1,65Д01 |
|
|
|
РВКУ- 1,65Е01 |
|
|
Назначение
Разрядники вентильные серии РВКУ на напряжение 1,65 и 3,3 кВ предназначены для защиты от атмосферных и коммутационных перенапряжений:
-РВКУ-3.3А01 - для защиты электрооборудования электроподвижного состава напряжением 3,3 кВ постоянного и переменного тока; цепей высоковольтного отопления пассажирских вагонов, устанавливаемых на электровозах переменного тока; выпрямительных и выпрямительно - инверторных агрегатов, устанавливаемых на тяговых подстанциях постоянного тока; пунктов электропитания отопления пассажирских вагонов в парках отстоя на неэлектрифицированных участках, а также для защиты электрооборудования 3,3 кВ пунктов электропитания отопления пассажирских вагонов в парках отстоя на участках переменного тока.
-РВКУ-3.3Б01 - для защиты электрооборудования тяговых подстанций постоянного и переменного тока 3,3 кВ, постов секционирования, пунктов параллельного соединения, а также пунктов электропитания отопления пассажирских вагонов в парках отстоя на участках постоянного тока 3,3 кВ.
-РВКУ-1,65Г01 — для защиты электрооборудования тяговых подстанций постоянного тока на напряжение 1,65 кВ промышленного транспорта.
-РВКУ-1,65Д0 1 - для защиты электрооборудования электроподвижного состава на напряжение 1,65 кВ постоянного тока промышленного транспорта.
-РВКУ- 1,65Е01 - для защиты выпрямителей закрытыхи открытых тяговых распределительныхустройств.
-Разрядники на напряжение 1,65 кВ соответствуют ТУ 16-87 ИВЕЖ. 674321.001.ТУ.
-Разрядники на напряжение 3,3 кВ соответствуют ТУ 16-87 ИВЕЖ. 674321.002.ТУ.
-На разрядники РВКУ-1,65 Г01, РВКУ-1,65 Д01 РВКУ-1,65 Е01, РВКУ-З.ЗА01 РВКУ-З.ЗБ01 получен сертификат соответствия требованиям безопасности выданный PC ФЖТ
Условия эксплуатации
Разрядники предназначены для эксплуатации при температуре окружающего воздуха от - 50 до + 50°С. Относительная влажность воздуха:
не более 90% при температуре +20°Сине более 50% при температуре +40°С.
Высота установки над уровнем моря не более 1200 м.
Разрядники устойчивы к выпаданию инея с последующим его оттаиванием.
Разрядник обладает вибропрочностью и виброустойчивостью в соответствии с группой М25 по ГОСТ 17516.1-90.

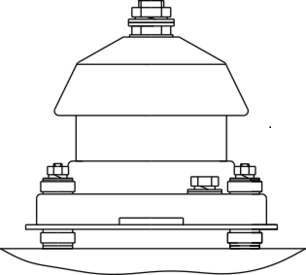

Конструкция
Разрядник состоит из блока искровых промежутков и блока нелинейных резисторов, размещенных в герметично закрытой фарфоровой покрышке.
Блок искровых промежутков состоит из комбинированных искровых промежутков, представляющих собой управляемый токоограничивающий промежуток с электромагнитным гашением.
Блок нелинейных резисторов комплектуется из 3-х параллельных колонок, последовательно соединенных рабочих резисторов.
В днище разрядника установлено взрывопредохранительное устройство.
|
Наименование
|
РВКУ-3.3А01
|
РВКУ-3.3Б01
|
РВКУ-1,65Г01
|
РВКУ-1,65Д01
|
РВКУ- 1,65Е01
|
|
Класс напряжения сети, кВ действ.
|
3,3
|
3,3
|
1,65
|
1,65
|
1,65
|
|
Номинальное напряжение, кВ действ.
-в сетях постоянного тока
-в сетях переменного тока
|
4,0
3,8
|
4,0
3,8
|
2,1
1,75
|
2,1
1,75
|
2,1
1,75
|
|
Пробивное напряжение при частоте 50 Гц, кВ действ.:
-не менее
-не более
|
5,3
6,0
|
6,0
7,1
|
3,0
3,5
|
2,5
3,0
|
2,5
2,8
|
|
Импульсное пробивное напряжение при предразрядных временах от 2 до 20 мкс, кВ.,
-не менее
-не более
|
7,5
8,5
|
8,5
10,0
|
4,5
7,0
|
4,0
6,5
|
3,5
4,2
|
|
Остающееся напряжение при импульсном токе с длиной фронта 8 мкс, кВ
-с амплитудой тока 600А, не менее
-с амплитудой тока 1500А, не более
-с амплитудой тока 3000А, не более
|
4,5
8,5
10,0
|
4,5
8,5
10,0
|
2,25
4,0
5,0
|
2,25
4,0
5,0
|
2,25
4,0
5,0
|
|
Токовая пропускная способность:
-500 импульсов тока волной 8/20 мкс, кА
-100 импульсов тока прямоугольной волной длительностью 5000 мкс, кА
|
3,0
1,5
|
3,0
1,5
|
3,0
1,5
|
3,0
1,5
|
3,0
1,5
|
|
Длина пути утечки внешней изоляции, см, не менее
|
12
|
12
|
6,0
|
6,0
|
6,0
|
|
Электрическая прочность внешней изоляции, кВ, действ.
-в сухом состоянии, не менее
-под дождем, не менее
|
25
18
|
25
18
|
12
9
|
12
9
|
12
9
|
|
Высота (Н), мм, не более
|
400
|
400
|
320
|
320
|
320
|
|
Масса, кг, не более
|
30
|
30
|
25
|
25
|
25
|
|
Номинальный разрядный ток, кА
|
3,0
|
|
