ОПН с полимерной внешней изоляцией на класс напряжения 3,6,10 кВ для распределительных сетей
|
Наименование! |
Цена |
В корзину |
|
ОПН-1-3/3,8 |
|
|
|
ОПН-2-3/3,8 |
|
|
|
ОПН-1-6/7,2 |
|
|
|
ОПН-2-6/7,2 |
|
|
|
ОПН-1-6/7,6 |
|
|
|
ОПН-2-6/7,6 |
|
|
|
ОПН-1-10/12 |
|
|
|
ОПН-2-10/12 |
|
|
|
ОПН-1-10/12,7 |
|
|
|
ОПН-2-10/12,7 |
|
|
Назначение
Ограничители перенапряжений предназначены для защиты электрооборудования распределительных сетей на классы напряжения 3, 6, 10 кВ переменного тока частоты 50 Гц с изолированной либо компенсированной нейтралью от грозовыхперенапряжений.
Ограничители перенапряжений подключаются параллельно защищаемому объекту.
Условия эксплуатации
Ограничители перенапряжения могут эксплуатироваться в условиях открытого воздуха или внутри помещений при температуре окружающей среды от минус 60 до плюс 50°С.
Высота установки над уровнем моря до 1000 м.
Относительная влажность воздуха при температуре плюс 25°С до 100%.
Толщина корки льда до 20 мм.
Скорость ветра без гололеда не более 40 м/с.
Скорость ветра при гололеде не более 15 м/с.
Конструкция

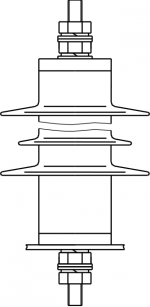

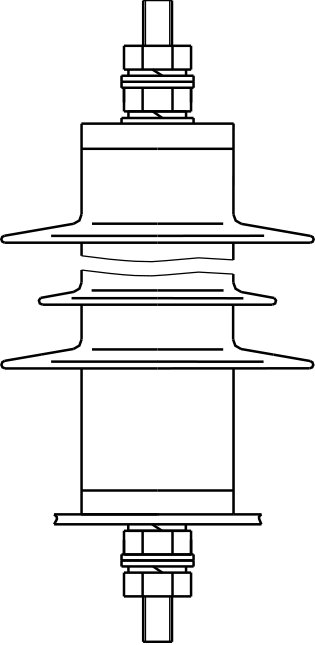

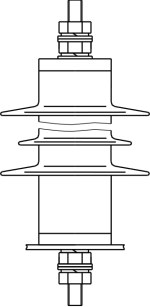

Конструктивно ограничители перенапряжений выполнены в виде блока последовательно соединенных оксидно - цинковых варисторов с нанесенным оребрением из кремнийорганической резины.
|
Наименование
|
ОПН-1-3/3,8
ОПН-2-3/3,8
|
ОПН-1-6/7,2
ОПН-2-6/7,2
|
ОПН-1-6/7,6
ОПН-2-6/7,6
|
ОПН-1-10/12
ОПН-2-10/12
|
ОПН-1-10/12,7
ОПН-2-10/12,7
|
|
Класс напряжения сети, кВ действ.
|
3
|
6
|
6
|
10
|
10
|
|
Наибольшее длительно допустимое рабочее напряжение (UHP), кВ действ.
|
3,8
|
7,2
|
7,6
|
12
|
12,7
|
|
Номинальное напряжение (UH), кВ действ.
|
4,7
|
9,0
|
9,5
|
15
|
15,9
|
|
Номинальный разрядный ток, кА
|
5
|
5
|
5
|
5
|
5
|
|
Остающееся напряжение при коммутационном импульсе тока 30/60 мкс, кВ, не более:
с амплитудой 125 А
с амплитудой 500 А
|
9,1
9,6
|
17,5
18,3
|
18,2
19,3
|
29,0
30,5
|
30,6
32,3
|
|
Остающееся напряжение при грозовом импульсе тока 8/20 мкс, кВ, не более:
с амплитудой 500 А
с амплитудой 2500 А
с амплитудой 5000 А
с амплитудой 10000 А
|
9,7
11,1
11,8
12,8
|
18,5
21,0
22,5
24,5
|
19,5
22,2
23,6
25,6
|
30,8
35,2
37,6
40,7
|
32,6
37,2
40,0
42,8
|
|
Токовая пропускная способность, количество воздействий:
а) при импульсе тока большой длительности 2000 мкс амплитудой 300 А
б) при грозовом импульсе тока 8/20 мкс с амплитудой 5 кА
с) при импульсе большого тока 4/10 мкс с амплитудой 65 кА
|
20
20
2
|
20
20
2
|
20
20
2
|
20
20
2
|
20
20
2
|
|
Удельная энергоемкость одного импульса тока (2000 мкс, 300 А), кДж/кВ UHP
|
1,5
|
1,5
|
1,5
|
1,5
|
1,5
|
|
Категория взрывобезопасности по ГОСТ 16357-83
|
С (10 кА)
|
|
Группа вибропрочности и виброустойчивости по ГОСТ 17516.1-90
|
Мб
|
|
Допустимое тяжение проводов в горизонтальном направлении, Н, не менее
|
300
|
|
Срок службы, лет
|
30
|
|
