Ограничители перенапряжений нелинейные на классы напряжений 220

Ограничители перенапряжений нелинейные с полимерной внешней изоляцией предназначены для защиты электрооборудования класса напряжения 220 кВ, работающего в сети с эффективно заземленной нейтралью (коэффициент замыкания на землю не выше 1,4), от грозовых и коммутационных перенапряжений.

Описание товара

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Ограничители перенапряжений могут эксплуатироваться в условиях открытого воздуха или внутри помещений при температуре окружающей среды от минус 60 до плюс 50⁰ С.

Высота установки над уровнем моря до 1000 м.

Относительная влажность воздуха при температуре плюс 25⁰ С до 100 %.

Толщина корки льда до 20 мм.

Скорость ветра при гололеде не более 15 м/с.

Скорость ветра без гололеда не более 40 м/с.

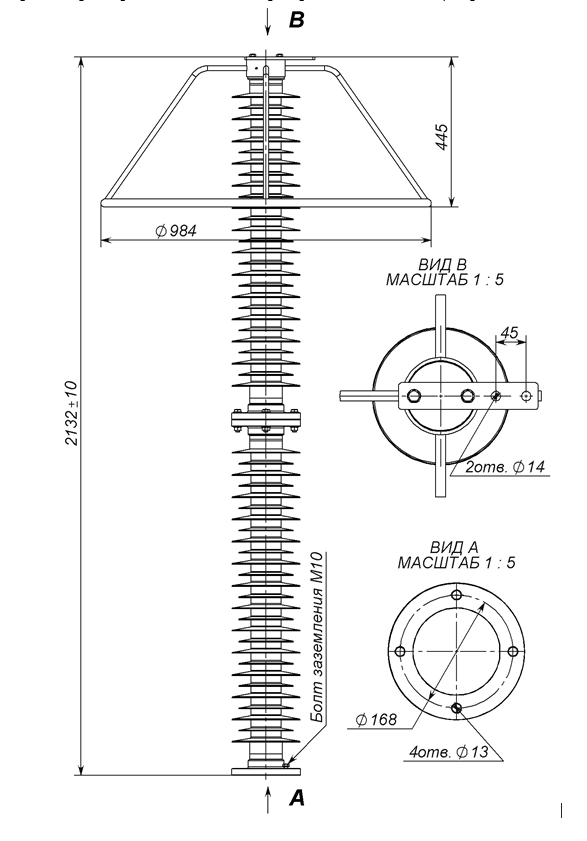

КОНСТРУКЦИЯ И РАБОТА

Ограничители перенапряжений выполнены в виде двух последовательно соединенных элементов. Каждый элемент выполнен в виде блока последовательно соединенных оксидно-цинковых варисторов, заключенного в герметичную полимерную покрышку.

Защитное действие ограничителей обусловлено тем, что при возникновении перенапряжения в сети через ограничители протекает значительный импульсный ток вследствие высокой нелинейности варисторов, в результате чего величина перенапряжения снижается.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСЛОВНОЕ ОБОЗНАЧЕНИЕ

О – ограничитель;

П – перенапряжений;

Н – нелинейный;

П - полимерная изоляция;

1 - опорное исполнение;

220/154; 220/163; 220/172 - в числителе - класс напряжения сети в киловольтах, в знаменателе - наибольшее длительно допустимое рабочее напряжение в киловольтах;

10 – номинальный разрядный ток в килоамперах;

2 - класс пропускной способности ограничителя;

УХЛ - климатическое исполнение по ГОСТ15150-69;

1 - категория размещения по ГОСТ15150-69.
