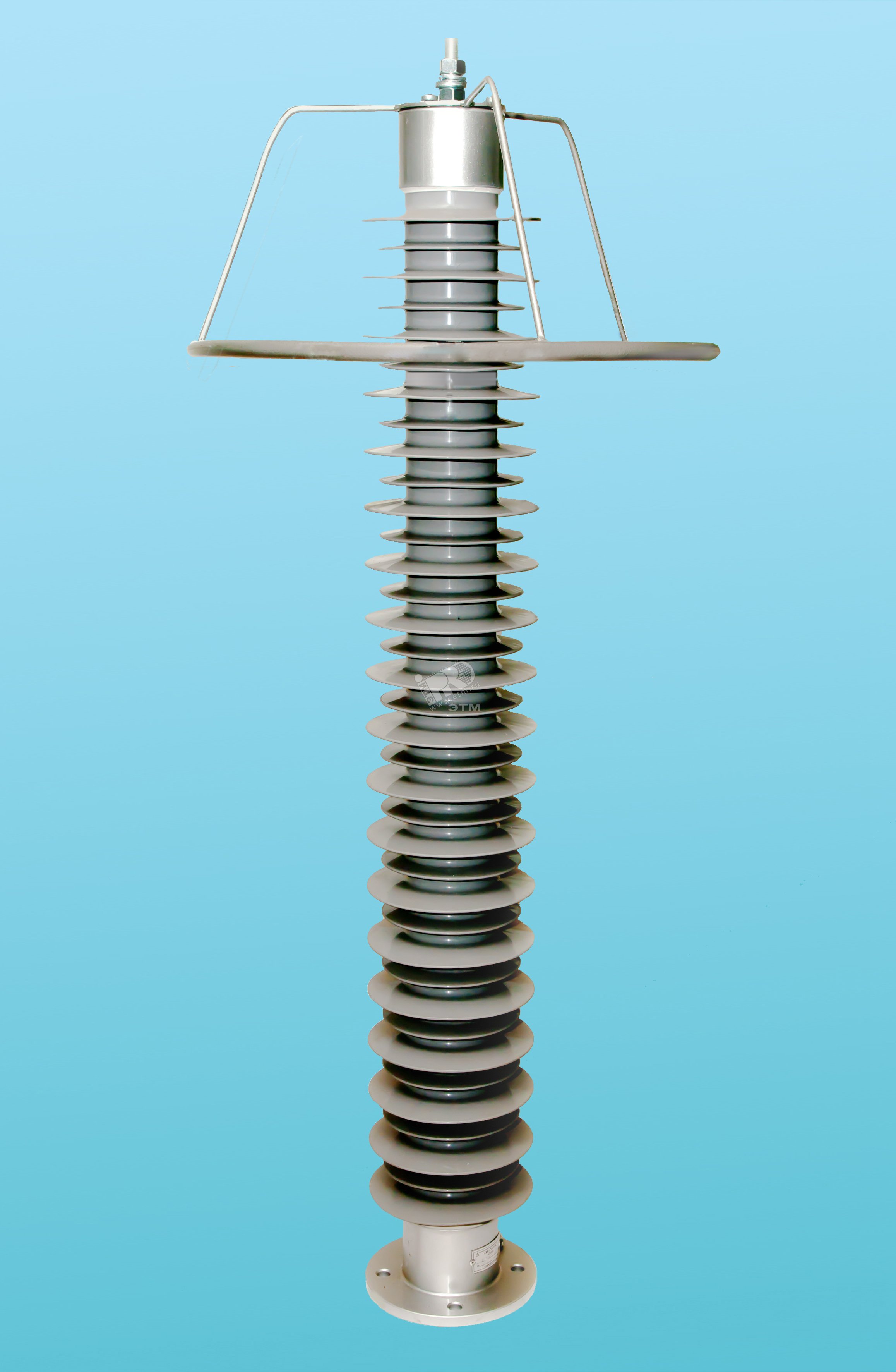

Ограничители перенапряжений нелинейные на классы напряжений 110

Ограничители перенапряжения на классы напряжения 110 УХЛ1 предназначаются для защиты от коммутационных и грозовых перенапряжений электрооборудования, работающего в сети класса напряжений 110 кВ. Данный вида ОПН бывает полимерного и фарфорового исполнения.

Условное обозначение.

О- ограничитель

П    - Перенапряжений

Н    - Нелинейный

П /Ф   - Полимерный /Фарфоровый  корпус

110    - Класс напряжения сети, кВ

X    - Наибольшее длительно допустимое рабочее напряжение, Uнр,кВ

X    - Номинальный разрядный ток(одна или две цифры), кА

X    - Ток  пропускной способности ОПН,А: (401-850A)

УХЛ1 (УХЛ2)– Климатическое исполнение и категория размещения по ГОСТ 15150-69

Пример  ОПН-П (Ф) -110/56/10/550 УХЛ1

Данные устройства способны выдерживать до двадцати импульсов номинального разрядного тока без повреждений. Также они без труда способны выдерживать два больших импульса тока перенапряжения. Ограничитель ОПН 110 обладает высокой стойкостью к внешним климатическим воздействиям, они герметичны, имеют срок эксплуатации более чем тридцать лет.

Ограничители перенапряжения на классы напряжений 110 УХЛ1 имеет гарантийный срок эксплуатации в течение пяти лет с момента установки устройства. В комплекте с данным ограничителем покупатель получает инструкцию по эксплуатации, техническое описание прибора и паспорт.

Перед тем, как монтировать ограничитель перенапряжения ОПН 10 УХЛ1 требуется подвергнуть тщательному осмотру устройство. Необходимо внимательно проверить, имеются ли на нем какие-либо повреждения в виде надрывов и трещин. Также перед монтажом необходимо очистить ограничитель при помощи пылесоса и сухой ветоши. Если на нем будут находиться загрязнения, их нужно будет удалить при помощи мыльного раствора.
