Трубчатые разрядники серии РТВ на напряжение от 10 до 110кВ
Разрядники широко используются в электротехнике для защиты изоляции от перегрева и напряжения. В зависимости от назначения к применению разрядники подразделяются на вентильные и трубчатые. Вентильные находят свое применение в распределительных электроустановках, а трубчатые – для защиты линий электропередач от атмосферного перенапряжения, например осадков или грозы, которая может вызвать кратковременные скачки силы тока. Средняя цена на разрядник обуславливается высокотехнологичным материалом, из которого изготовлен прибор. Тем не менее, надежный добросовестный производитель и поставщик в Екатеринбурге предложит вам самую приемлемую стоимость.
Принцип действия

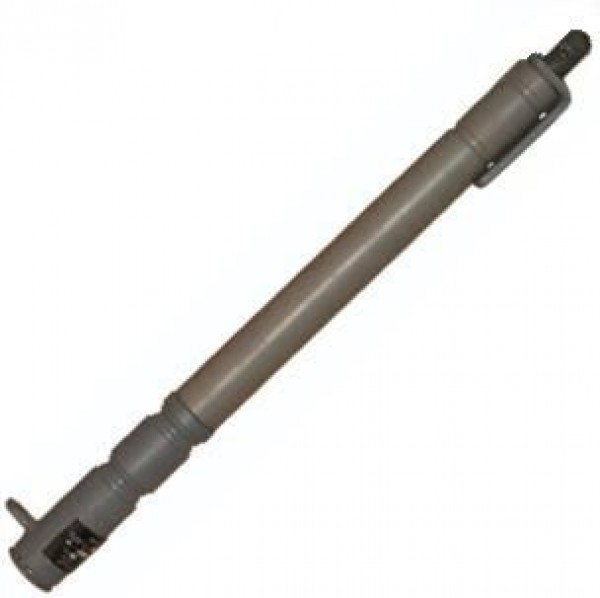

Конструкция трубчатого разрядника представляет собой винипластовой трубы, внутри которой находятся металлические электроды. Эти электроды создают искровой промежуток. Маркировка РТВ означает разрядник трубчатый винипластовый.
Технические характеристики
Наибольшего распространения приобретают трубчатые разрядники с номинальным напряжением 6-10кВ. Они функциональны, имеют самый ходовой диапазон рабочего напряжения. Внутренний диаметр трубки достигает 6 мм, а масса установки больше двух килограмм. Внутренний и внешний искровые промежутки составляют 60 и 10 мм соответственно.
В ходу так же применимы разрядники РТВ 2-10 с номинальным напряжением 20 кВ и показателями внутреннего и внешнего искрового промежутка 100 и 40 соответственно. Диаметр трубки при этом достигает 10 мм.
Если Вы ищете приемлемую цену на разрядники в Екатеринбурге, Вам стоит обратиться к нам. На нашем сайте Вы найдете всю модельную линейку товаров от производителя с отменным качеством и хорошими техническими показателями.
|
Наименование
|
РТВ-10-0,5/2,5У1
|
РТВ-10-2/10У1
|
РТВ-20-2/10 У1
|
РТВ-35-0,5/5У1
|
РТВ-35-2/10У1
|
РТВ-110-2,5/12,5У1
|
|
Номинальное напряжение, кВ действ.
|
10*
|
10*
|
20
|
35
|
35
|
110
|
|
Наибольшее допустимое напряжение, кВ действ.
|
12
|
12
|
24
|
40,5
|
40,5
|
100
|
|
Пределы тока отключения, кА
- нижний
- верхний
|
0,5
2,5
|
2
10
|
2
10
|
0,5
5
|
2
10
|
2,5
12,5
|
|
Пробивное напряжение при грозовом импульсе 1,2/50 мкс, кВ,не более
- при 2 мкс
- наименьшее
|
80
70
|
80
70
|
140
120
|
240
200
|
240
200
|
600
500
|
|
Пробивное напряжение при промышленной частоте, кВ действ.,
не менее
- в сухом состоянии
- под дождем
|
40
38
|
40
38
|
65
55
|
95
80
|
95
80
|
235
220
|
|
250/2500 мкс внешней изоляции выдерживаемое напряжение коммутационного импульса, кВ, не менее
- в сухом состоянии
- под дождем
|
63
48
|
63
48
|
99
78
|
148
120
|
148
120
|
400
300
|
|
Выдерживаемый импульсный ток при волне тока 8/20 мкс, кА, - не менее
|
20
|
20
|
20
|
40
|
40
|
50
|
|
Длина (L), мм, - не более
|
600
|
555
|
690
|
860
|
810
|
1157
|
|
Масса, кг, - не более
|
2,1
|
1,8
|
2,2
|
2,8
|
2,5
|
4,5
|
*исполнение разрядников на 10 кв допускает применение их в сетях с напряжением 6 кВ при условии установки длины внешнего искрового промежутка 10+1 мм.
|
