Заземлители внутренней установки

Наименование!	Цена	В корзину
ЗР-10 НУЗ
ЗР-24 НУЗ
3P-35 НУЗ
ЗР-10НТЗ
ЗР-24НТЗ
3P-35HT3

Назначение

Заземлители внутренней установки типов ЗР-10 НУЗ, ЗР-24 НУЗ, 3P-35 НУЗ, ЗР-10НТЗ, ЗР-24НТЗ, 3P-35HT3 предназначены для заземления отключенных от источников питания пофазно-экранированных токопроводов в цепях переменного тока частотой 50-60 Гц на напряжения 10,24,35 кВ.

 Конструкция

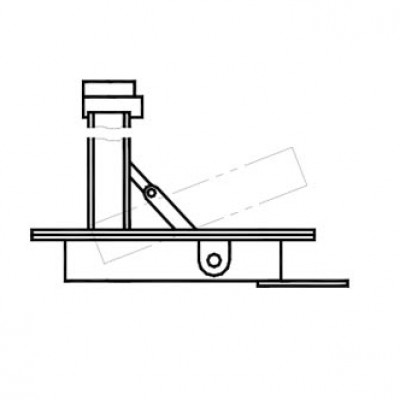

Полюс заземлителя состоит из основания, неподвижного контакта и подвижных контактных ножей. Неподвижный контакт состоит из медного контакта, который крепится к алюминиевому контакту, плакированному медью. Передача вращательного движения от привода на вал заземлителя осуществляется посредством рычагов, закрепленных на приводе и заземлителе, соединенных тягой из трубы и изолирующей тяги, исключающей появление циркуляционных токов в системе тяг.
Передача вращения от вала заземлителя к валу последующего полюса заземлителя осуществляется тягой из трубы и изолирующей вставки, исключающей появление циркуляционных токов в системе валов, связывающих заземлители различных фаз.
При монтаже заземлители соединяются в трехполюсной аппарат, управляемый одним ручным приводом типа ПЧ - 50 МУЗ или ПЧ - 50 МТЗ.

Условия эксплуатации

Заземлители предназначены для работы в закрытых токопроводах с экранированными фазами в следующих условиях:

Температура окружающей среды:

-  не выше плюс 40°С и не ниже минус 40°С для исполнения УЗ;

-  не выше плюс 45°С и не ниже минус 10°С для исполнения ТЗ.

При отключенном положении заземлителя допускается температура не выше плюс 90°С.

Высота над уровнем моря не более 1000 м.

Климатическое исполнение и категория размещения УЗ или ТЗ.

Условное обозначение

ЗР-ХНХЗ

3 - заземлители;

Р - рубящего типа;

X - номинальное напряжение (10, 24, 35 кВ);

Н - повышенной надежности;

X - климатическое исполнение;

3 - категория размещения.
