Заземлители типа ЗРО
|
Наименование! |
Цена |
В корзину |
|
ЗРО-330УХЛ1 |
|
|
|
ЗРО-500УХЛ1 |
|
|
|
ЗРО-750УХЛ1 |
|
|
Назначение

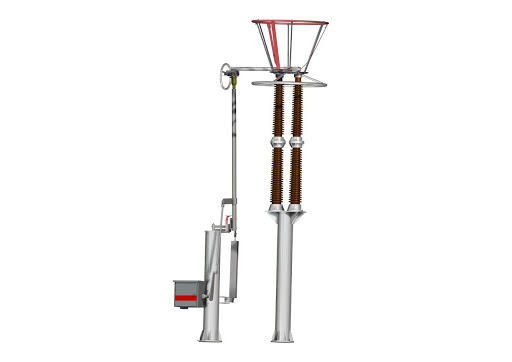

Заземлители типов ЗРО-ЗЗОУХЛ1, ЗРО-500УХЛ1 и ЗРО-750УХЛ1 предназначены для обеспечения безопасности проведения ремонтных работ и профилактических осмотров в распределительных устройствах путем заземления неподвижных контактов подвесных разъединителей, устанавливаемых на шинных опорах и трансформаторах тока.
Условия эксплуатации
Заземлители предназначены для эксплуатации в условиях, нормированных ГОСТ 15150 исполнения УХЛ категории размещения 1.
При этом:
высота установки над уровнем моря до 1000 м;
толщина корки льда до 20 мм;
скорость ветра при условии образования льда до 15м/с.
Заземлители на напряжения 330 и 500 кВ при отсутствии образования льда обеспечивают работоспособность при скорости ветра до 40 м/с.Заземлители на напряжение 750 кВ при отсутствии образования льда обеспечивают включение и отключение при скорости ветра 34 м/с. Во включенном и отключенном положении конструкция заземлителей выдерживает воздействие ветра скоростью 40 м/с.
Условное обозначение
ЗРО-Х1Х2УХЛ
3 - заземлитель; Хг - вариант исполнения (1,2);
Р - рубящего типа; УХЛ - климатическое исполнение;
О - однотрубный; 1 - категория размещени
Xi - номинальное напряжение;
|
Параметры
|
ЗРО-330УХЛ1
|
ЗРО-500УХЛ1
|
ЗРО-750УХЛ1
|
|
Номинальное напряжение (соответствующее наибольшему рабочему напряжению), кВ
|
330 (362)
|
500 (525)
|
750 (787)
|
|
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА
|
63
|
63
|
63
|
|
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА
|
160
|
160
|
160
|
|
Время протекания тока термической стойкости, с
|
1
|
1
|
1
|
|
Номинальная частота, Гц
|
50
|
50
|
50
|
|
Масса, кг
|
149
|
160
|
263
|
|
