Заземлители типа ЗР

Наименование!	Цена	В корзину
ЗР-145-IIT1
3P-123-IT1
ЗР-145-IT1
3P-123-IIT1

Назначение

Заземлители типов 3P-123-IT1 и ЗР-145-IT1 предназначены для заземления нейтралей силовых трансформаторов, имеющих в нейтрали трансформатор тока для защиты от замыканий на землю.
Заземлители типов 3P-123-IIT1 и ЗР-145-IIT1 предназначены для заземления нейтралей силовых трансформаторов, не имеющих защиты от замыканий на землю.
Заземлители устанавливаются на стационарных трансформаторных подстанциях в сетях переменного тока частотой 50 Гц на номинальное напряжение (верхний предел рабочего напряжения) 123 и 145 кВ.

Конструкция

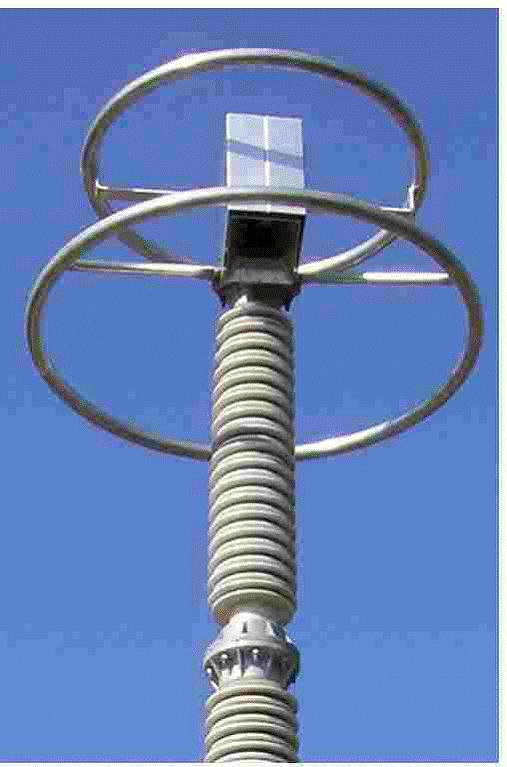

По конструкции заземлители рубящего типа. Заземлитель состоит из основания, изоляционной колонки, неподвижного контакта и ножа заземления. Основание представляет собой уголок и предназначено для установи! заземлителя. На основании крепится изоляционная колонка из высокопрочного фарфора, на верхней части которой устанавливается неподвижный контакт. Заземляющий нож выполнен из алюминиевой трубы, соединенной через пластину с валом. При оперировании заземляющий нож, на конце которого имеется разъемный контакт, врубается в неподвижный контакт. Контактное нажатие в разъемном контакте обеспечивается контактными ламелями выполненными из бронзового сплава, что позволило отказаться от пружин и не требует регулировок контактного нажатия в течение всего срока службы за счет упругих свойств ламелей.

Условия эксплуатации

Высота установки над уровнем моря не более 1 000 м.

Температура окружающей среды: от плюс 50°С до минус 10°С.

Скорость ветра не более 40 м/с.

Климатическое исполнение и категория размещения Т1.

Привод

Заземлители приводятся в действие:

-    при ручном оперировании - одним ручным приводом типа ПРГ - 00—2Т1.

-    при двигательном оперировании - одним двигательным приводом ПД -14—Т1 *

*Напряжение питания электродвигателя и цепей дистанционного управления - постоянное 220В.

Условное обозначение

ЗР-Х1-Х2Т1

3 - заземлитель;

Р - тип заземлителя (рубящий);

Xi - верхнее предельное рабочее напряжение (123, 145 кВ);

Хг- вариант исполнения (I, П);

Т - климатическое исполнение;
