Разъединитель РП-27/20000 ТЗ
Назначение
Разъединитель предназначен для работы в токопроводах с номинальным действующим значением тока 20000 А и номинальным напряжением 27 кВ при токах КЗ до 460000 А и высоте установки над уровнем моря - до 1000 м.
Конструкция

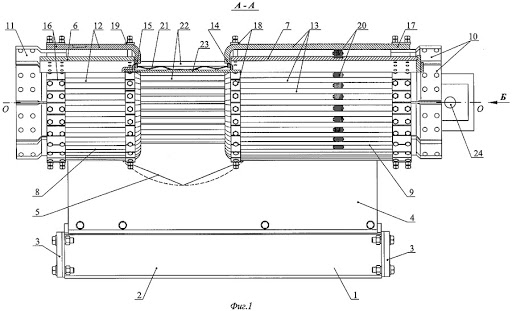

Токоведущая система разъединителя состоит из подвижного 32-стержневого контакта и двух неподвижных 32-стержневых контактов разной длины, закрепленных на двух изоляторах в виде стеклопластиковых пластин, смонтированных на раме.
Рама обеспечивает надежное крепление разъединителя. Ее конструкция не содержит электромагнитного экрана.
На торце более длинного неподвижного 32-стержневого контакта крепится редуктор с коническим механизмом, передающим крутящий момент от привода на систему "винт-гайка", работающую на "включение-отключение" разъединителя.
На равномерно распределенных по окружности наружных концах каждого из двух 32-стержневых неподвижных контактов крепятся по восемь плоских контактных выводов. С внутренними же концами указанных неподвижных стержней, покрытых гальваническим серебром, контактируют 32 медных стержневых ламелей. Эти ламели в зоне контактов также покрыты гальваническим серебром.
При размыкании разъединителя подвижный контакт целиком входит в более длинный неподвижный контакт. В конце хода разъединитель автоматически отключается. Управление разъединителем в трехполюсном исполнении осуществляется одним приводом.
|
Параметры
|
Норма
|
|
Номинальное напряжение, кВ
|
27
|
|
Наибольшее рабочее напряжение, кВ
|
30
|
|
Номинальный ток, А
|
20000
|
|
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА
|
460
|
|
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА
|
200
|
|
Время протекания тока термической стойкости, с
|
3
|
|
Номинальная частота, Гц
|
50
|
|
Общая масса разъединителя, кг
|
750
|
|
Габаритная длина, м
|
1,72
|
|
Габаритная высота, м
|
0,915
|
|
Габаритная ширина, м
|
1,04
|
|
