Разъединители РВО-10/400,630, 1000 МУХЛ2

Наименование!	Цена	В корзину
РВО-10/400МУХЛ2
РВО-10/630МУХЛ2
РВО-10/1000МУХЛ2

Назначение

Разъединитель серии РВО с номинальным напряжением 10 кВ, ток  400, 630 и 1000 А предназначен для вкл. и откл. обесточенного участка электроцепи, находящейся под напряжением.

Конструктив

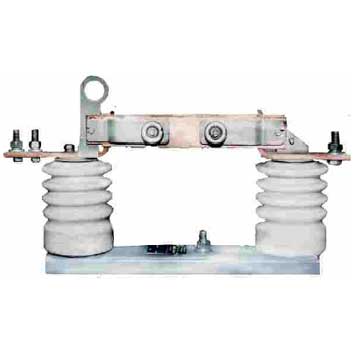

По конструкции однополюсные разъединитель серии РВО вертикально рубящего типа. Разъединители состоят из цоколя, опорного изолятора и контакт. системы. Цоколь является основанием для установки изолятора и крепления разъединителей к опоре. На РВО расположен заземляющий болт. Состав контакт. система  представляет собой  два неподвижных контакта и два подвижных контактных ножа. С помощью запирания зацепом и удерживания магнитными замками контактные ножи разъединителя с ном. током 1000А приводятся во включенное положение.

Магнитный замок представляет собой :- стальные пластины и пружины, располагающихся снаружи медных контакт. пластин ножа. Пружины, стремящиеся к разжатию, совершают необходимое контакт.  давление.

У разъединителя на токи 400 и 630 А в конструктив магнитного замка составляет также  скоба. Скобы и зацепы магнитных замков состоят из ушек, в которые при вкл. и откл. разъединителей заводятся пальцы изоляционной штанги.
Работа разъединителем предусмотрена при помощи ручной изолированной штанги.

Условия эксплуатации

Разъединители изготавливаются в климатическом исполнении УХЛ, категория размещения 2 по ГОСТ 15150-69, при этом:
- рабочее значение при температуре окружающей среды от минус 60 до  плюс 40°С;
-высота над уровнем моря, до1000 м.
