Разъединители РРП на напряжение 1,5 кВ, ток 40000А и 50000А
|
Наименование! |
Цена |
В корзину |
|
РРП-1-1,5/40000 |
|
|
|
РРП-1-1,5/50000 |
|
|
Назначение
Разъединитель предназначен для включения и отключения под напряжением обесточенных частей распределительного устройства и отдельных аппаратов процесса электролиза цветных металлов.

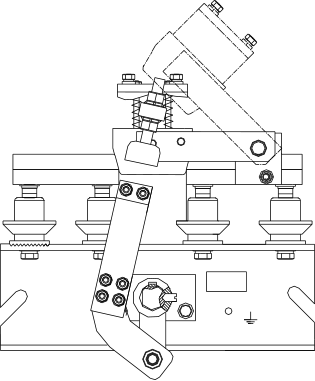

Конструктивно разъединитель выполнен в виде двух блоков, управляемых одним приводом. Каждый блок предназначен для прохождения 1/2 величины номинального тока. Блок состоит из рамы с неподвижными изоляторами, токоведущей системы, состоящей из неподвижных и подвижных клиновых пластинчатых контактов.
Используемые приводы - ручной ПЧ - 50 МУЗ или электродвигательный ПД -14 -10УХЛ1.
Использование клиновых контактов обеспечивает высокую надежность и долговечность работы аппаратов.
Конструкция контакта защищена патентом РФ № 2020623.
|
Параметры
|
РРП-1-1,5/40000
|
РРП-1-1,5/50000
|
|
Номинальное напряжение, кВ
|
1,5
|
1,5
|
|
Номинальный ток, А
|
40000
|
50000
|
|
Ток электродинамической стойкости, кА
|
300
|
300
|
|
Ток термической стойкости, кА
|
22500
|
22500
|
|
Плотность тока, А/мм
-в неподвижных контактах
-в подвижных контактах
|
1
1,1
|
1
1,1
|
|
Масса одного блока, кг, не более
|
139
|
139
|
|
Габаритные размеры, мм
-длинна
-ширина
-высота
|
530
800
475
|
530
946
475
|
|
