Разъединители РРП на напряжение 1,5 кВ и ток 20000А
Назначение
Разъединитель предназначен для включения и отключения под напряжением обесточенных частей распределительного устройства и отдельных аппаратов процесса электролиза цветных металлов.

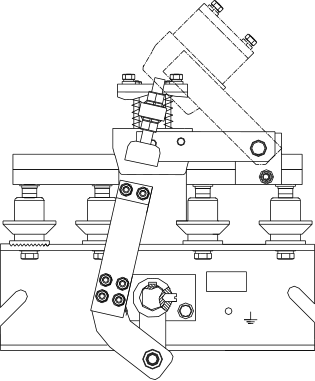

Конструктивно разъединитель выполнен в виде блока, управляемого одним приводом. Блок состоит из рамы с неподвижными изоляторами, токоведущей системы, состоящей из неподвижных и подвижных клиновых пластинчатых контактов. Используемый привод - электродвигательный типа ПД14 -10УХП1 или ручной привод ПЧ-50МУЗ.
Использование клиновых контактов обеспечивает высокую надежность и долговечность работы аппарата.
Конструкция контакта защищена патентом РФ № 2020623
|
Параметры
|
РРП-1,5/20000З
|
|
Номинальное напряжение, кВ
|
1,5
|
|
Номинальный ток, А
|
20000
|
|
Ток электродинамической стойкости, кА
|
150
|
|
Ток термической стойкости, кА
|
11250
|
|
Плотность тока, А/мм
-в неподвижных контактах
-в подвижных контактах
|
1
1,1
|
|
Масса одного блока, кг, не более
|
139
|
|
Габаритные размеры, мм
-длинна
-ширина
-высота
|
530
800
475
|
|
