Разъединители РВРЗ-20/8000 МУЗ, РВРЗ-20/10000 УЗ
|
Наименование! |
Цена |
В корзину |
|
РВРЗ-20/8000 МУЗ |
|
|
|
РВРЗ-20/10000 УЗ |
|
|
Назначение
Разъединители внутренней установки типа РВРЗ-20/8000МУЗ, РВРЗ-20/10000УЗ предназначены для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, а также заземления отключенных участков при помощи стационарных заземлителей.
Конструкция

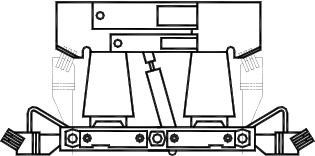

По конструкции разъединители вертикально—рубящего типа. Состоят из цоколя, контактной системы и заземлителей. В цоколе расположен приводной вал с рычагами, предназначенный для оперирования контактными ножами.
При наличии заземлителей на цоколе ближайшего к приводу разъединителя устанавливается механическая блокировка, препятствующая включению заземлителей при включенных главных ножах и наоборот.
Контактная система разъединителя состоит из неподвижных контактов и подвижных контактных ножей.
Заземлители состоят из двух подвижных контактов с ламелями. Эти контакты при двух и трехполюсной установке устанавливаются на общей медной шине, закрепленной на стальных стойках, приваренных к валу. При включении заземлители входят ламелями на боковые поверхности неподвижных контактов.
Изоляция разъединителя состоит из четырех опорных изоляторов и тягового изолятора.
Контактное давление в осевом и разъемном контактах осуществляется пружинами.
|
Параметры
|
РВРЗ-20/8000 МУЗ
|
РВРЗ-20/10000 УЗ
|
|
Номинальное напряжение, кВ
|
20
|
20
|
|
Наибольшее рабочее напряжение, кВ
|
24
|
24
|
|
Номинальный ток, А
|
8000
Норма при расстоянии между полюсами, мм
|
10000
|
|
800
|
900
|
|
Ток электродинамической стойкости, кА
|
250
|
315
|
315
|
|
Ток термической стойкости, кА
|
100
|
125
|
125
|
|
Время протекания тока термической стойкости, с
-для главных ножей
-для заземлителей
|
3
1
|
|
Масса, кг
|
238
|
247
|
|
Габаритные размеры, мм
-длинна
-ширин
-высота
|
1490
520
1040
|
1490
520
1115
|
|
