Разъединители РВЗ-10 на 400, 630 и 1000

Наименование!	Цена	В корзину
РВЗ-10/400МУХЛ2
РВЗ-10/630МУХЛ2
РВЗ-10/1000МУХЛ2

Применение

Разъединители РВЗ (разъединители внутренней установки с заземлителями) используются для включения и отключения, а также заземления участка электрической цепи, находящегося под напряжением. Используются в цепях с напряжением 10 кВ и током 0,4 кА, 0,63 кА и 1 кА.

Конструктив

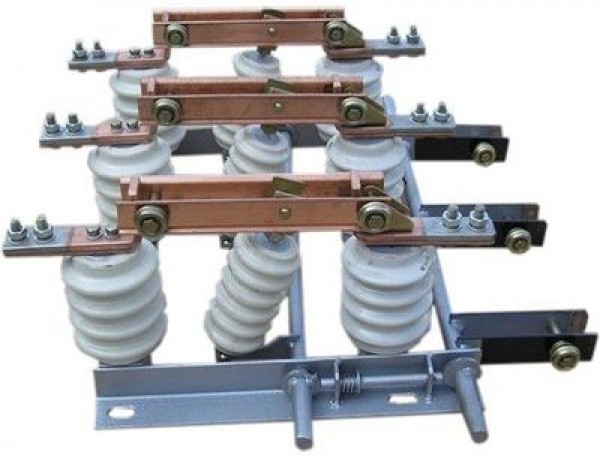

Разъединитель РВЗ 10 является разъединителем вертикально-рубящего типа, выполнен в трехполюсном варианте и имеет особую конструкцию, которая идеально подходит для условий его эксплуатации. Данный разъединитель создается на опорной раме.

Основными компонентами разъединителя РВЗ 10 являются:

• цоколь, или рама;
• опорные изоляционные элементы;
• тяговые;
• контактная система;
• заземляющее устройство (если оно имеется в данной комплектации).

Приводной вал вместе с рычагами закрепляется на цоколе разъединителя. Данный вал необходим для того, чтобы можно было оперировать контактными ножами. В случае, если в комплекте с разъединителем имеется заземлитель, то в обязательном порядке на цоколе ближайшего полюса к приводу монтируется специальный механический блокирующий механизм, который не позволяет работать заземлению, если включены главные ножи.

Заземляющий механизм состоит из нескольких составных частей: стальных пластин, которые приварены к валу, и ламелей из меди, которые закреплены на пластинах. Медные ламели в том случае, когда заземлитель включается в работу, входят в выполненный в виде шин, закрепленных под неподвижным контактом, контакт. В осевом и разъемном контактах контактное давление формируется за счет пружинного механизма. Движение главных ножей формируется за счет приводов ПД-14-12 УХЛ1 (или с помощью ручного привода ПР-3-УЗ). Управление заземлителя производится за счет ручного привода ПР - 3УЗ.

Условия применения РВЗ

Разъединитель РВЗ 10 изготавливается в одном климатическом варианте УХЛ, категория размещения 2, ГОСТ 15150-69. Стабильная работа гарантируется при температуре от -60°С до +40°С, а также при расположении на высоте над уровнем моря не более 1000 метров.

Технические характеристики РВЗ 10
