Предохранитель выключатель разъединитель на напряжение 0,38 кВ наружной установки
|
Наименование! |
Цена |
В корзину |
|

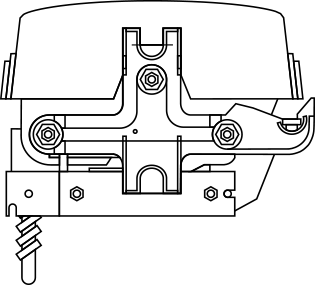

ПВР-0.38У1 |
|
|
Назначение
Предохранители-выключатели-разъединители типа ПВР-0.38У1 (ПВР) на номин. напряжение 0,38 кВ используется для включения, отключения и пропускания, а также предохранения от перегрузок и коротких замыканий благодаря плавким вставкам. Установка ПВР осуществляется вручную с помощью штанги.
ПВР эксплуатируется в сетях с проводами СИП- 0,38 кВ) или в сетях с голыми проводами) при подключении ПВР изолированными проводами в районах с умеренным климатом (в исполненииУ1 по ГОСТ 15150) при следующих условиях:
- над уровнем моря высота установки до 2000 м;
-рабочее значение при температуре окружающей среды: от минус 45°С, до плюс 40°С;
- при гололеде толщина корки льда - не более 10мм;
-скорость воздушных потоков до 40 м/с;
-окружающая среда безопасна от взрывов, с содержанием коррозионно - активных агентов для атмосферы типа I и II по ГОСТ 15150.
ПВР может применяться:
-для подключения на мачтовых и столбовых подстанциях отходящих линий;
-секционирования воздушных линий;
-защиты ответвлений воздушных линий;
-защиты трансформаторов со стороны 0,38 кВ.
ПВР соответствует всем стандартам.
|
Наименование
|
ПВР-0.38У1
|
|
Номинальное напряжение (Ue), В
|
380
|
|
Номинальное напряжение изоляции (Ui), В
|
500
|
|
Номинальное импульсное выдерживаемое напряжение (Uimp.), кВ
|
4
|
|
Номинальный длительный ток (Iu), А
|
160
|
|
Номинальные рабочие токи (номинальные токи плавких вставок (Ie), А
|
10; 16;25; 32; 40; 50; 63; 80; 100; 160
|
|
Номинальный режим эксплуатации
|
продолжительный
|
|
Категория применения по ГОСТ Р 50030.3
|
АС - 22 В
|
|
Номинальный условный ток короткого замыкания кА,
|
50
|
|
Номинальная частота, Гц
|
50
|
|
Номинальное рабочее напряжение (Ue), В
|
380
|
|
Включение
I,Ie
U/Ue
COS φ
|
3
1,05
0,65
|
|
Отключение
I,Ie
U/Ue
COS φ
|
3
1,05
0,65
|
|
Количество циклов оперирования
|
5
|
|
