Выключатели нагрузки автогазовые переменного тока серии ВНМ-10 с пружинным приводом серии ПП-16М
|
Наименование! |
Цена |
В корзину |
|
ВНМ-10/400-20 УХЛЗ |
|
|
|
ВНМ-10/630-31,5 УХЛЗ |
|
|
|
ВНМ -10/400 - 20зА УХЛЗ |
|
|
|
ВНМ -10/630 - 31,5зА УХЛЗ |
|
|
|
ВНМ -10/400 - 20зБ УХЛЗ |
|
|
|
ВНМ -10/400-20пА УХЛЗ |
|
|
|
ВНМ -10/400 - 20пАР УХЛЗ |
|
|
|
ВНМ -10/400 - 20пБ УХЛЗ |
|
|
|
ВНМ -10/400 - 20пБР УХЛЗ |
|
|
|
ВНМ -10/400 - 20зпА УХЛЗ |
|
|
|
ВНМ -10/400 -20зпАР УХЛЗ |
|
|
|
ВНМ -10/400 - 20пзБ УХЛЗ |
|
|
|
ВНМ -10/400 - 20пзБР УХЛЗ |
|
|
|
ВНМ -10/400 - 20пзА УХЛЗ |
|
|
|
ВНМ -10/400 - 20пзАР УХЛЗ |
|
|
|
ВНМ -10/400 - 20зпБ УХЛЗ |
|
|
|
ВНМ -10/400 - 20зпБР УХЛЗ |
|
|
|
ВНМ- 10/400-20зспАУХЛЗ |
|
|
|
ВНМ -10/400 - 20зспАР УХЛЗ |
|
|
|
ВНМ -10/400 - 20зспБ УХЛЗ |
|
|
|
ВНМ -10/400 - 20зспБР УХЛЗ |
|
|
Выключатели нагрузки автогазовые ВНМ 10 кВ

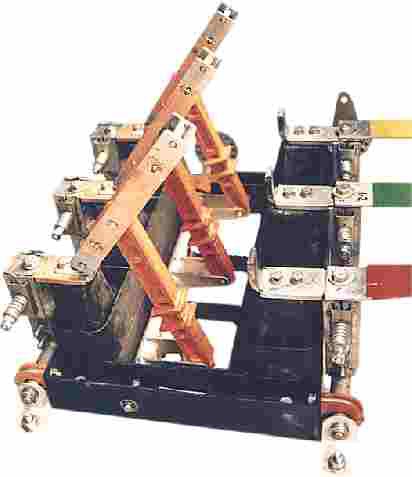

Выключатели автогазовые типа ВНМ предназначаются для коммутации цепей трехфазного питания, находящихся под нагрузкой, имеющих частоту тока 50 Гц и напряжение 10 кВ. Выключатель нагрузки автогазовый имеет некоторые особенности конструкции. Он состоит из монолитной рамы, которая создается из специального электроизоляционного материала. На раму устанавливаются неподвижные токопроводящие элементы и подвижные контактные ножи, которые вращаются на размещенных в нижней части рамы осях. Вращение данных ножей обеспечено при помощи специального механизма в виде рычажного вала с помощью изоляционных тяг, которые соединены как с ножами, так и с валом.
В зависимости от наличия заземляющих ножей сверху или снизу рамы ВНМ имеют различные исполнения. Заземляющие ножи – это комплекс элементов, который состоит из двух основных компонентов: ламелей и сварного вала. Данные заземляющие ножи способны заземлять как верхние, так и нижние выводные контакты устройства, монтируются сверху, снизу, на полураме сразу за предохранителями или с обеих сторон от них.
Назначение ВНМ
Выключатели нагрузки с пружинным приводом ПП -16М используются для работы с напряжением в 6-10 кВ и трехфазным током переменного типа частотой 50/60Гц. Устанавливаются в камерах одностороннего обслуживания серий 300, в комплектных трансформаторных подстанциях, в шкафах комплектных распределяющих устройств.
Условия эксплуатации ВНМ
Данные выключатели нагрузки автогазовые серии 10 кВ используются в климатических условиях категории III в соответствии с ГОСТ 15150. Эксплуатируются при температуре окружающей среды от -60°С до +40°С.
|
Наименование
|
ВНМ-10
|
|
Номинальное напряжение, кВ
|
10
|
|
Наибольшее рабочее напряжение, кВ
|
12
|
|
Номинальный ток, А
|
400/630
|
|
Номинальный ток отключения при cos φ ≥0,7 и при наибольшем рабочем напряжении, А
|
630
|
|
Повышенный ток отключения при cos φ ≥0,7 и при наибольшем рабочем напряжении, А
|
800
|
|
Наибольший ток отключения при cos φ ≥0,7 и при наибольшем рабочем напряжении, А
|
1000
|
|
Нормированные параметры тока короткого замыкания:
-Наибольший пик (ток электродинамической стойкости), кА
-Номинальное начальное значение периодической составляющей, кА
-Среднее квадратичное, значение тока за время его протекания (ток термической стойкости), кА
-Время протекания сквозного тока короткого замыкания, с
|
51
20
20
|
81
31,5
31,5
|
|
3
|
|
Нормированные параметры тока включения:
-Наибольший пик, кА
-Начальное действующее значение периодической составляющей, кА
|
62,5
25
|
|
Номинальное напряжение электромагнита, В:
-Постоянного тока
-Переменного тока
|
110;220
110;127;220
|
|
Диапазон рабочих напряжений на зажимах электромагнита (в процентах от номинального напряжения):
-Постоянного тока
-Переменного тока
|
70-110
65-120
|
|
Коммутационная способность при наибольшем рабочем напряжении, циклы:
-Номинальный ток отключения 630 А при cos φ ≥0,7
-Повышенный ток отключения 800 А при cos φ ≥ 0,7
-Наибольший ток отключения 1000 А при cos φ ≥ 0,7
-Уравнительный ток 630 A cos φ ≥ 0,3
-Ток холостого хода трансформатора ЗА
-Зарядный ток кабельных линий не менее 10 А или зарядный ток воздушных линий не менее 2,5 А
|
200
10
3
3
20
200
|
|
Механическая износостойкость, циклы ВО
|
2000
|
|
